Como uma máquina laminadora de roscas servomotor CNC pode melhorar a precisão, a produtividade e a qualidade da rosca

Resumo do artigo: A Máquina laminadora de rosca servomotor CNCfoi projetado para fabricantes que precisam de desempenho de formação de rosca preciso, repetível e eficiente.NERESfornece a série NRS-25NC/NRS-15NC, com eixos de rolos servo-acionados e movimento de alimentação, até 30 toneladas de pressão de laminação e uma faixa de diâmetro de rosca de φ3–φ80 mm. Este artigo explica suas vantagens operacionais, especificações técnicas, aplicações e fatores-chave a serem considerados ao selecionar uma solução de laminação de roscas CNC.

Índice

• Por que a tecnologia servo CNC é importante na laminação de roscas?
• Quais são os principais recursos de uma máquina laminadora de roscas servomotor CNC?
• Quais são as principais especificações técnicas?
• Quais aplicativos ele pode controlar?
• Que benefícios os fabricantes podem esperar?
• Como você deve selecionar a máquina laminadora de linha certa?
• Por que a configuração da máquina é importante para a produção?
• Perguntas frequentes
• Conclusão

Por que a tecnologia servo CNC é importante na laminação de roscas?

A laminação de roscas é um processo de conformação a frio no qual matrizes endurecidas aplicam pressão a uma peça de trabalho para criar roscas sem cortar o material. Para fabricantes que produzem fixadores de precisão, eixos, parafusos, componentes relacionados a roscas sem-fim e outras peças roscadas, é essencial controlar com precisão o movimento e a alimentação dos rolos.

Uma laminadora de roscas servomotor CNC melhora esse processo usando servo motores para controlar os eixos dos rolos e o movimento de alimentação. De acordo com as especificações do NERES, os dois eixos dos rolos são acionados por servo, enquanto o eixo de alimentação também utiliza servocontrole. Esta configuração fornece um sistema de movimento mais coordenado para operações exigentes de formação de roscas.

Comparado com uma configuração mecânica básica, o servocontrole CNC pode tornar os parâmetros de produção mais fáceis de gerenciar e repetir. Isto é particularmente valioso quando os fabricantes precisam de desempenho dimensional estável em lotes de produção repetidos.

Para compradores que pesquisam uma laminadora de rosca servomotor CNC, as considerações mais importantes incluem dimensões da peça, passo da rosca, pressão de laminação, velocidade do fuso, configuração da matriz e o método de produção necessário.

Quais são os principais recursos de uma máquina laminadora de roscas servomotor CNC?

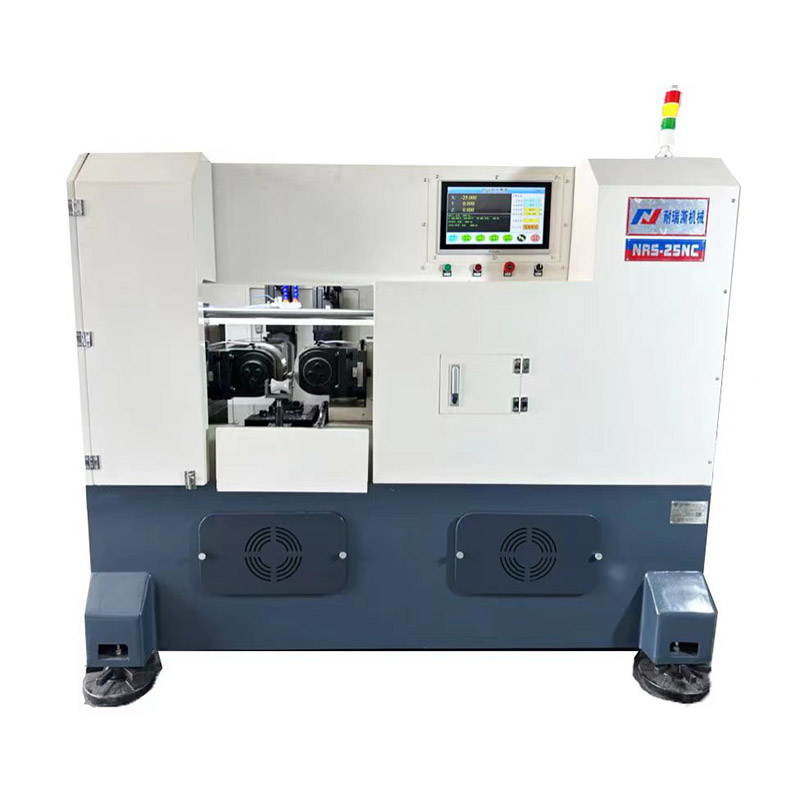

A série NERES NRS-25NC/NRS-15NC combina tecnologia de servoacionamento com uma estrutura rígida de formação de rosca. Seu design foi projetado para acomodar tanto roscas triangulares comuns quanto uma ampla gama de perfis de dentes especializados, dependendo das matrizes de laminação selecionadas e do desenho da peça.

• Acionamento do servomotor:Os eixos dos rolos e o movimento de alimentação são controlados através de servomotores.
• Alta força de rolamento:A pressão máxima de laminação chega a 30 toneladas.
• Ampla gama de peças:Os diâmetros externos da rosca rolante variam de φ3 a φ80 mm.
• Capacidade de pitch flexível:Passos de rosca de 0,6 a 8,0 mm são suportados dentro das especificações indicadas.
• Velocidade variável do fuso:A velocidade do fuso é ajustável de 10 a 60 RPM com regulação de velocidade contínua.
• Múltiplas possibilidades de formação:Dependendo do desenho e da configuração do rolo, a máquina pode processar dentes sem-fim, dentes trapezoidais, perfis relacionados a fusos de esferas, serrilhados e ranhuras de laminação.

Esta combinação torna a máquina adequada para fabricantes que procuram uma plataforma flexível em vez de equipamentos limitados a uma geometria de rosca padrão.

Quais são as principais especificações técnicas?

As especificações técnicas são críticas ao avaliar se uma máquina é adequada para uma linha de produção específica. A tabela a seguir resume as especificações publicadas do modelo de servomotor CNC NERES.

Para laminação interna de roscas triangulares de 55° e 60° comumente usadas, a especificação publicada indica peças de trabalho de até φ80 mm de diâmetro, com passo máximo de 8,0 mm e comprimento máximo de 150 mm. A laminação Thru-Feed também está disponível para roscas triangulares de 55° e 60° comumente usadas com passo de até 8,0 mm, sujeito à configuração apropriada.

Quais aplicativos ele pode controlar?

Uma das principais vantagens da laminação de roscas servocontrolada é sua capacidade de suportar diferentes requisitos de conformação por meio da seleção adequada da matriz e da configuração da máquina.

As possibilidades de processamento típicas incluem:

• Roscas triangulares de 55° e 60°
• Perfis de dentes de minhoca
• Perfis de dentes trapezoidais
• Aplicações de laminação relacionadas a fusos de esferas
• Operações recartilhadas
• Sulcos rolantes
• Outros formatos de dentes personalizados com base em desenhos de engenharia

A capacidade real de processamento deve sempre ser confirmada em relação ao desenho da peça, material, perfil de rosca necessário, design da matriz, diâmetro, passo e método de produção. Isto é particularmente importante para componentes especializados onde as dimensões de rosca padrão podem não ser aplicáveis.

Que benefícios os fabricantes podem esperar?

1. Movimento mais controlado

Eixos de rolos servoacionados fornecem controle de movimento coordenado. Isto pode ajudar os fabricantes a estabelecer condições de processamento repetíveis ao produzir lotes de componentes semelhantes.

2. Parâmetros de produção flexíveis

A faixa de velocidade do fuso de 10 a 60 RPM com regulação contínua permite que os parâmetros de produção sejam ajustados de acordo com os requisitos da peça e da conformação.

3. Alta capacidade de formação

Com uma pressão máxima de laminação de 30 toneladas, a máquina foi projetada para aplicações exigentes de conformação a frio. A combinação de força de rolamento e movimento servo-controlado fornece uma base para a produção estável de componentes roscados de tamanho adequado.

4. Múltiplas opções de processamento

Os fabricantes não precisam necessariamente de equipamentos separados para cada tipo de operação de conformação dentária. Com rolos adequados e validação de engenharia, uma plataforma pode suportar vários perfis, incluindo roscas, serrilhadas e ranhuras de laminação.

5. Adequado para produção industrial

A construção substancial da máquina, o acionamento por rolo de 11 kW, o sistema de propulsão de alimentação de 5,5 kW e a área ocupada de aproximadamente 2.100 × 1.600 × 2.100 mm a tornam adequada para ambientes de produção industrial onde a estabilidade e a repetibilidade do equipamento são importantes.

Como você deve selecionar a máquina laminadora de linha certa?

Escolher uma máquina baseada apenas na pressão máxima ou na potência do motor pode resultar em uma configuração inadequada. Um processo de compra mais confiável começa com os requisitos reais dos componentes.

1. Defina o diâmetro da peça:Confirme o diâmetro mínimo e máximo do blank necessário para produção.
2. Confirme o passo da linha:Compare o tom necessário com a faixa suportada pela máquina.
3. Determine o método de laminação:Decida se o rolamento in-feed ou thru-feed é apropriado.
4. Verifique a geometria da rosca:Roscas triangulares padrão e perfis especializados podem exigir matrizes e configurações diferentes.
5. Avalie o volume de produção:A produção de alto volume pode se beneficiar mais do controle CNC e da integração de alimentação automatizada.
6. Revise as dimensões da máquina:Garanta espaço de oficina suficiente para a máquina, acesso do operador, manuseio de materiais e manutenção.
7. Discuta o desenho com o fabricante:Para componentes não padronizados, a confirmação técnica antes da compra pode reduzir os riscos de configuração.

A NERES se posiciona como fabricante e fornecedora chinesa de máquinas para laminação de roscas, matrizes para laminação de roscas, ferramentas para roscas e equipamentos relacionados. Seu portfólio de produtos também inclui laminadoras CNC automáticas e outras soluções de formação de roscas.

Por que a configuração da máquina é importante para a produção?

O desempenho da laminação de roscas depende de mais coisas do que da própria máquina. A relação entre a máquina, as matrizes de laminação, o material da peça, o diâmetro da peça bruta, a lubrificação, a geometria da rosca e os parâmetros de processamento determinam o resultado final.

Por exemplo, a mesma máquina pode exigir diferentes designs de rolos ao mudar de uma rosca triangular convencional para um perfil de dente especializado. Da mesma forma, alterar o material da peça ou o passo da rosca pode exigir ajustes de parâmetros.

Um fornecedor profissional deve, portanto, avaliar o desenho do componente antes de recomendar a configuração final. Esta abordagem orientada para a engenharia é especialmente útil para compradores que adquirem máquinas de laminação de roscas personalizadas de uma fábrica na China.

A NERES afirma que suas soluções de laminação de roscas CNC podem ser customizadas de acordo com as necessidades do cliente e fornece suporte técnico na seleção do equipamento adequado.

Perguntas frequentes

O que é uma máquina laminadora de rosca servomotor CNC?

É uma máquina formadora de roscas controlada por CNC que utiliza servo motores para acionar os eixos dos rolos e alimentar o movimento. A série NERES NRS-25NC/NRS-15NC foi projetada para laminação de roscas e outras operações de conformação, como recartilhamento e laminação de canais, dependendo da configuração do rolo.

Que diâmetro de rosca a máquina NERES pode processar?

A especificação publicada lista uma faixa de diâmetro externo de rosca rolante de φ3–φ80 mm, com uma faixa de passo de rosca rolante de 0,6–8,0 mm.

Qual é a pressão máxima de rolamento?

A pressão máxima de laminação declarada é de 30 toneladas. As condições reais de processamento devem ser avaliadas de acordo com a peça, material, geometria da rosca e matrizes de laminação.

Esta máquina pode processar perfis de dentes especiais?

Sim. De acordo com o fabricante, a máquina pode processar dentes sem-fim, dentes trapezoidais, perfis relacionados a fusos de esferas, serrilhados, ranhuras de laminação e outros formatos de dentes quando a configuração necessária é determinada a partir do desenho da peça.

O que devo fornecer ao solicitar um orçamento?

Para uma recomendação precisa, os compradores devem fornecer o desenho da peça, material, diâmetro da peça bruta, diâmetro da rosca acabada, passo, comprimento da rosca, volume de produção necessário e método de laminação preferido. Esses detalhes permitem que o fornecedor avalie a configuração da máquina e as matrizes de laminação adequadas com mais precisão.

Conclusão

Uma laminadora de roscas servomotor CNC pode ser um investimento valioso para fabricantes que buscam conformação controlada, processamento repetível, produção flexível de roscas e capacidade de laminação de nível industrial. A série NERES NRS-25NC/NRS-15NC suporta diâmetros de rosca de laminação de φ3–φ80 mm, passos de 0,6–8,0 mm, velocidade de fuso contínua de 10–60 RPM e até 30 toneladas de pressão de laminação.

Se você estiver avaliando uma máquina para roscas padrão, perfis de dentes especializados, recartilhamento ou outros requisitos de conformação de precisão, a melhor abordagem é combinar a configuração da máquina com o desenho real do componente e as metas de produção.Contate-noscom as especificações de sua peça e requisitos de produção para discutir uma solução adequada de máquina laminadora de rosca servomotor CNC da NERES.
