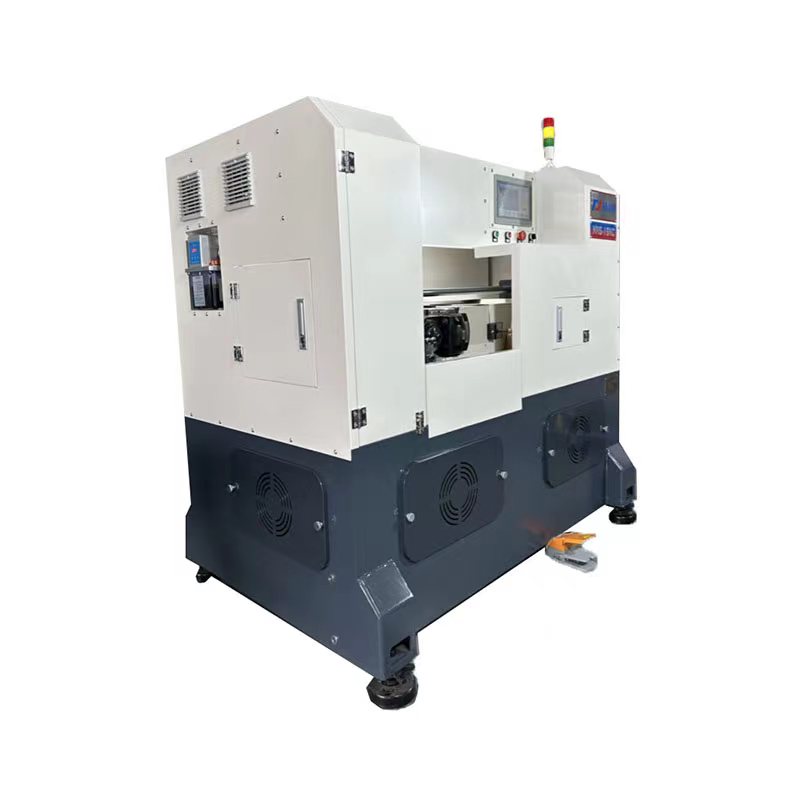

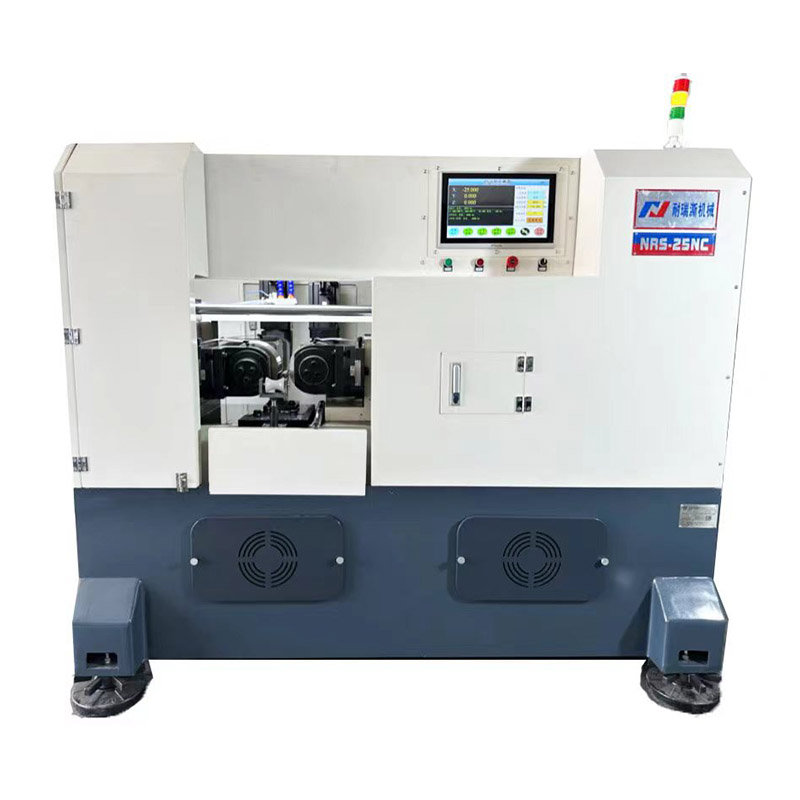

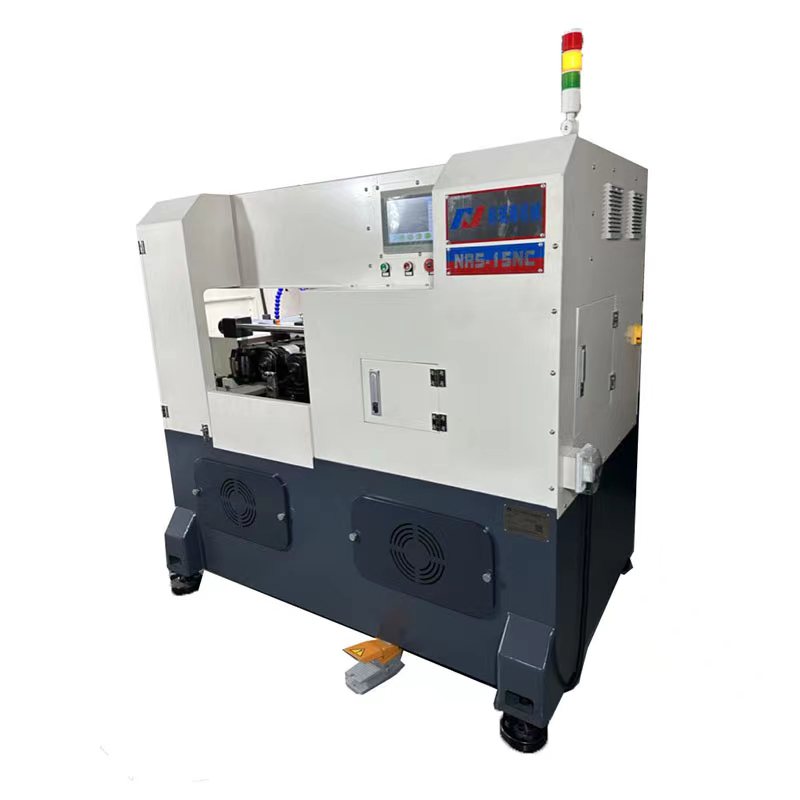

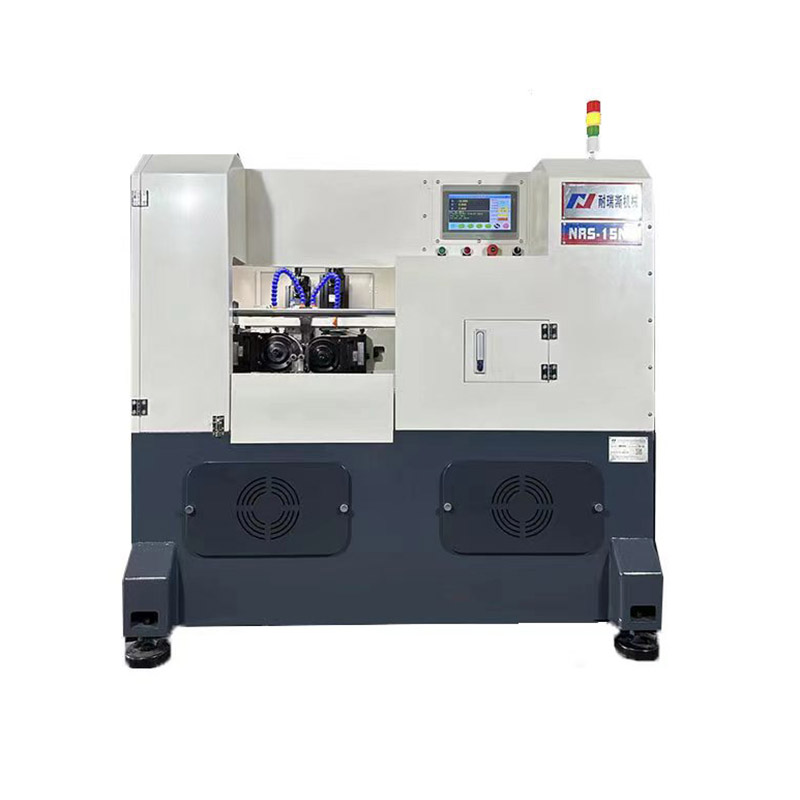

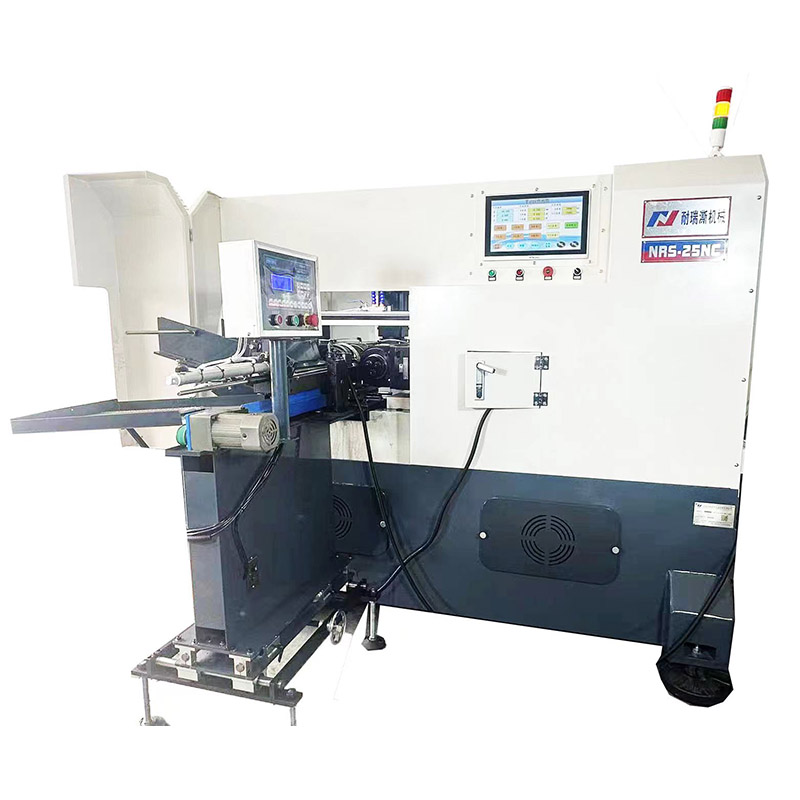

Máquina de rolamento de rosca servo-motor CNC

Máquina de rolamento de rosca servo-motor CNC

I 、 Os principais recursos desta máquina de rolagem de rosca CNC:

   A. O código do modelo é servo motor de motor, saída máxima 30tons.

  B. As peças de trabalho a seguir podem ser feitas de acordo com o tipo de rolo:

   1. [In Feed]: Frea do triângulo de 55 ° e 60 ° usada com frequência, a máquina de rolagem de rosca CNC pode processar a peça de trabalho:

       Diâmetro ≤φ80 mm, pitch≤ 8,0 mm, o comprimento máximo é de 150 mm

  2. [THRU-FEED] Freqüentemente usada 55 ° e 60 ° Triângulo Pitch ≤8,0 mm, o comprimento e o diâmetro são livres

C. Características estruturais: os dois eixos de rolos são acionados por servo motores, e o eixo de alimentação é enrolado por servo motores

     Transferência de barra de contas para a alimentação.

D. Esta máquina de rolamento também pode processar uma variedade de produtos de formato de dente, como: dentes de minhocas, dentes trapézios, bola

   Parafuso, rolamento, serrilhado, ranhura, etc. Precisa ser determinado de acordo com a superfície de desenho.

II 、 Especificações técnicas:

 1. Diâmetro externo do fio rolante: φ3 ~ φ80mm

 2. Rolling Thread Pitch: 0,6 ~ 8,0 mm

 3. Velocidade do eixo: 10 ~ 60rpm (regulamentação de velocidade de ritmo)

 4. Diâmetro externo do rolo de arame (máximo): φ210mm, tamanho da tecla 20*8mm/mm.

 5. Diâmetro externo do fuso: φ75mm (H7)

 6. Largura e comprimento do rolo de fio: o mais longo pode ser usado para 150 mm, de acordo com a demanda da peça de trabalho

 Com, - as especificações comuns gerais são 35, 40, 50, 60, 70, 100mm

  7. Distância máxima entre dois eixos: 280mm

 8. Distância mínima entre dois eixos: 180mm

 9. Pressão máxima de rolamento: 30tons

 10. Roller Drive Horseppower: 11kW

 11. Popo de potência de propulsão de alimentação: 5,5kW

 12. Altura do solo ao centro do rolo: 1050mm

 13. Área do piso: 2100lmm*1600WMM*2100HMM

 14. Peso líquido: 3200kgs; Peso bruto: 3000kgs
